冷水機工作原理-工藝流程圖解
一、蒸氣壓縮式制冷循環的基本原理
工業冷水機是以蒸氣壓縮式制冷循環為基礎、以水為載冷劑的工藝冷卻設備。其制冷系統由壓縮機、冷凝器、節流裝置、蒸發器四大部件構成,制冷劑在密閉管路內依次經歷四個熱力過程,構成完整的制冷循環:
1、壓縮過程:壓縮機吸入蒸發器出口的低溫低壓制冷劑蒸氣,經壓縮后排出高溫高壓制冷劑氣體,為制冷劑循環提供動力;
2、冷凝過程:高溫高壓制冷劑氣體進入冷凝器,向冷卻介質(冷卻水或空氣)放熱,冷凝為高壓常溫液體,所釋放的冷凝熱經冷卻水塔或冷凝風扇排至環境;
3、節流過程:高壓液體制冷劑經熱力膨脹閥(或電子膨脹閥)節流降壓,轉變?yōu)榈蜏氐蛪旱臍庖簝上酄顟B(tài);
4、蒸發過程:低溫低壓制冷劑進入蒸發器,吸收冷凍水熱量后汽化,使冷凍水溫度降至工藝設定值(常規工況5℃~常溫可調);汽化后的制冷劑蒸氣重新被壓縮機吸入,循環往復。
從水系統側分析,冷水機運行涉及兩個基本回路:冷卻水回路(散熱側)負責將冷凝熱排放至環境;冷凍水回路(供冷側)負責將低溫冷凍水輸送至被冷卻設備,吸收工藝熱負荷后回流再冷卻。各機型的差異主要體現在壓縮機形式、冷凝器形式與系統集成方式三個方面,以下結合原理圖分別說明。

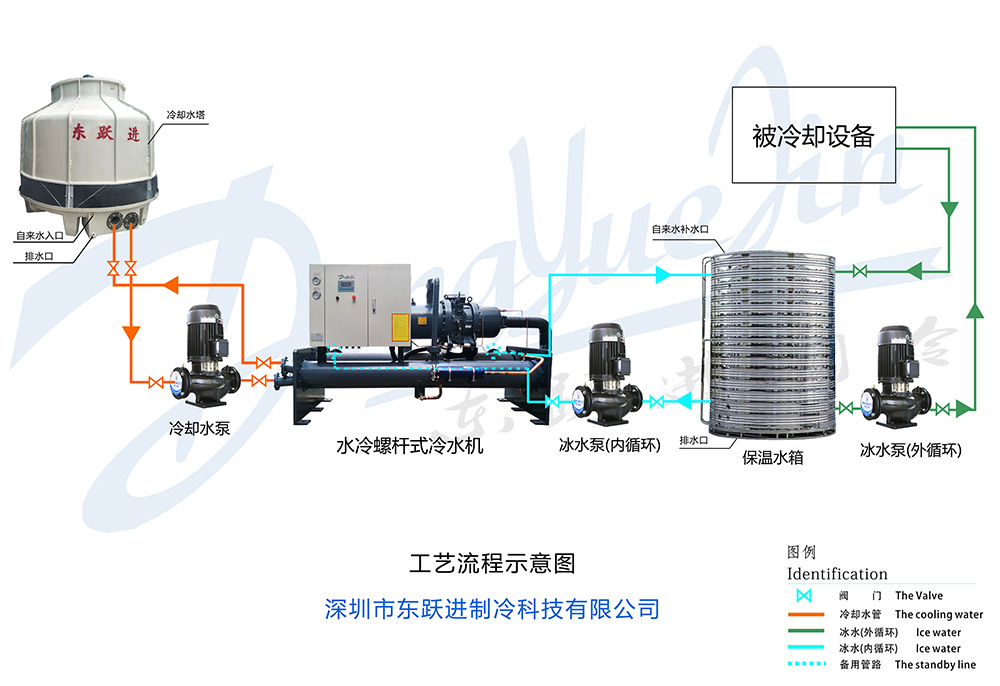

二、水冷螺桿式冷水機工作原理
水冷螺桿式冷水機以半封閉螺桿式壓縮機為壓縮部件,冷凝側采用殼管式冷凝器,蒸發側采用殼管式蒸發器。
工作流程:壓縮機排出的高溫高壓制冷劑氣體進入殼管式冷凝器,與冷凝器內流動的冷卻水進行熱交換后冷凝為高壓液體;冷卻水吸收冷凝熱后溫度升高,由冷卻水泵輸送至冷卻水塔,經噴淋散熱降溫后返回冷凝器,構成冷卻水循環回路。高壓液體制冷劑經膨脹閥節流后進入蒸發器,吸收冷凍水熱量而汽化,冷凍水被冷卻至設定溫度后由冷凍水泵輸送至用冷端;制冷劑蒸氣返回壓縮機,完成制冷循環。
結構特點:螺桿式壓縮機為回轉式容積壓縮,運動部件少、振動小、單機制冷量大,并可通過滑閥實現無級能量調節,部分負荷性能優良;水冷式冷凝溫度較低,機組能效比(COP)高于同容量風冷機型。
適用場合:制冷量需求較大且具備冷卻水塔安裝條件的場合,如化工、電鍍、注塑、制藥、食品加工及中央空調系統等。

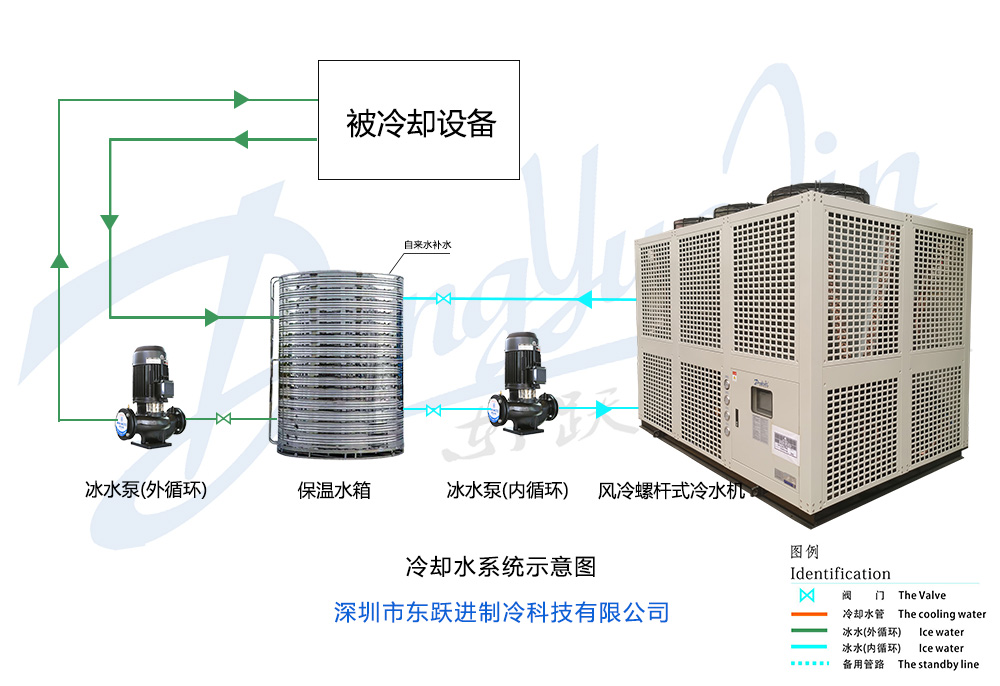

三、風冷螺桿式冷水機工作原理
風冷螺桿式冷水機同樣采用螺桿式壓縮機,冷凝側改為翅片式空氣冷卻冷凝器,由軸流風扇強制空氣對流帶走冷凝熱,制冷劑熱量直接排入大氣,無需配置冷卻水塔、冷卻水泵及冷卻水管路。
工作流程:高溫高壓制冷劑氣體在翅片式冷凝器內經強制風冷冷凝為高壓液體,經膨脹閥節流后進入蒸發器冷卻冷凍水,冷凍水側系統與水冷機型一致;汽化后的制冷劑蒸氣返回壓縮機完成循環。
結構特點:省去冷卻水系統,安裝條件簡化,適用于不便設置冷卻水塔的項目;冷凝溫度受環境干球溫度影響,名義工況能效比略低于水冷機型;機組宜布置于通風良好的室外或機房,并保證進、出風側換熱空間,避免熱風短路。
適用場合:水資源匱乏、水質較差或不便設置冷卻水塔的項目,以及戶外、屋面安裝場合。

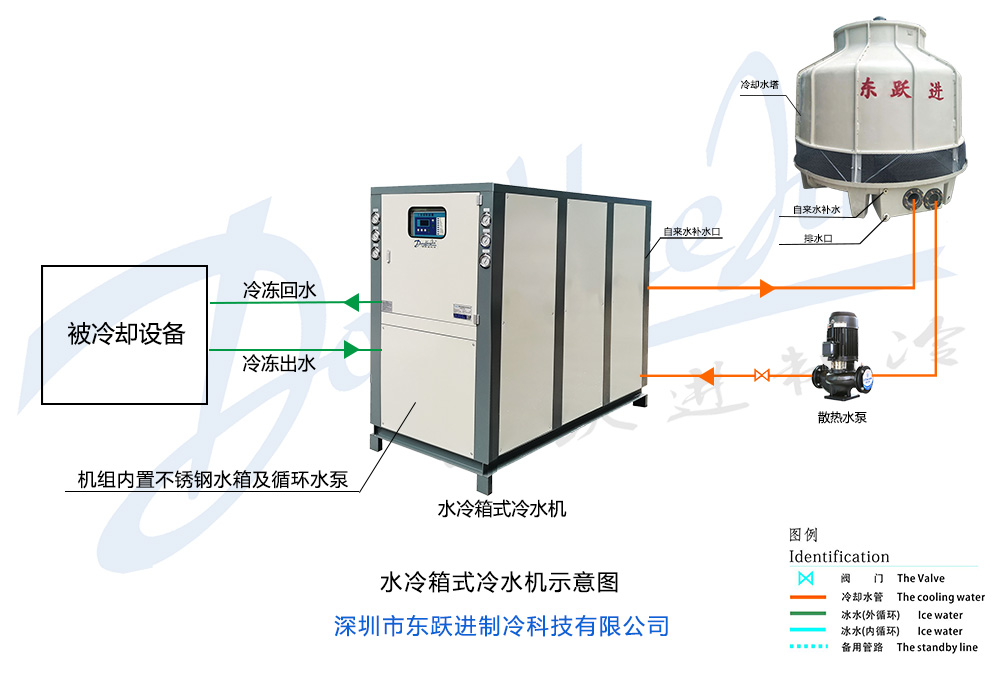

四、水冷箱式冷水機工作原理
水冷箱式冷水機將壓縮機、殼管式冷凝器、蒸發器、水箱、水泵及電控系統集成于鈑金箱體內。冷凝側仍需外接冷卻水塔與冷卻水泵構成冷卻水回路;冷凍水側由內置水箱與水泵直接供液。
工作流程:制冷劑循環與基本循環一致;冷凍水在內置水箱與蒸發器之間循環冷卻至設定溫度,由內置水泵加壓輸出至用冷設備,吸熱回水返回水箱再次冷卻。
結構特點:集成度高、占地面積小,現場僅需連接冷卻水進出管與冷凍水供回管;箱體封閉可降低運行噪聲并保護內部部件;內置水箱具備蓄冷與穩壓緩沖作用,可減小負荷波動引起的機組頻繁啟停。
適用場合:中小冷量、機房空間受限的場合,如激光加工、實驗室儀器、小型注塑、電子加工等工藝冷卻。

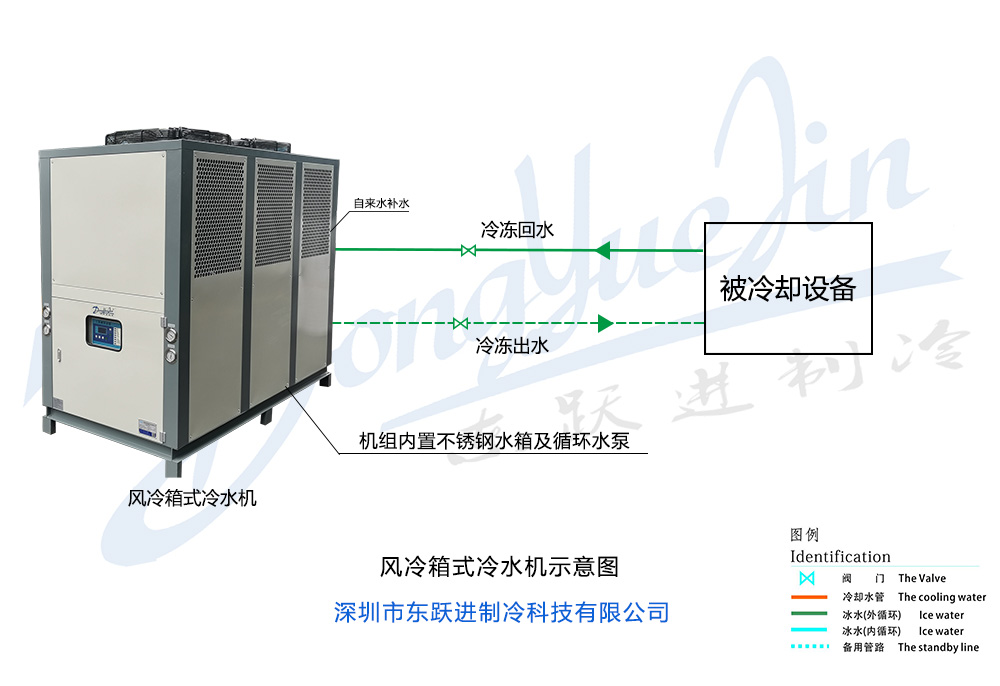

五、風冷箱式冷水機工作原理
風冷箱式冷水機為箱式集成結構與風冷冷凝方式的組合:冷凝器為翅片式,由風扇強制排風散熱;內置水箱、水泵與控制系統,接通電源與冷凍水管路即可投入運行,無需冷卻水塔。
工作流程:制冷劑在翅片式冷凝器內經強制風冷冷凝,經節流后于蒸發器內冷卻內置水箱中的冷凍水,再由內置水泵輸送至用冷端,回水返回水箱再冷卻。
結構特點:安裝最為簡便,布置靈活,不受冷卻水條件制約;運行時應保證機組周圍進風、排風通暢,以維持冷凝換熱效率。
適用場合:缺水地區、水質較差、用冷點分散或需移動使用的工藝冷卻場合。

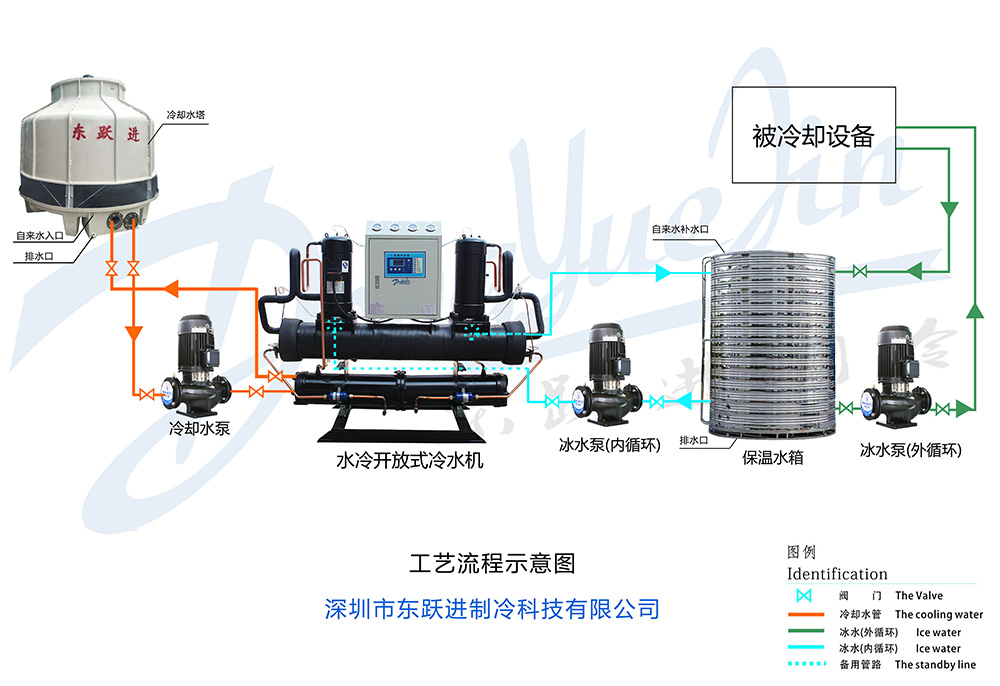

六、水冷開放式冷水機工作原理
水冷開放式冷水機整機不設鈑金外殼,壓縮機、殼管式冷凝器、蒸發器、電控箱等部件外露布置,冷凍水側與冷卻水側設備外置配套。
結構特點:部件外露,便于維護檢修與非標定制(如耐酸堿蒸發器、鈦管蒸發器、外配不銹鋼保溫水箱等);水箱、水泵外置,容量配置靈活;綜合性價比高。
適用場合:電鍍、化工、反應釜冷卻等需外配水箱、防腐定制或大水箱蓄冷的工藝場合。
七、五種機型技術對比與選型要點
| 機型 | 壓縮機形式 | 冷凝器/散熱方式 | 是否需冷卻水塔 | 結構形式 | 典型應用 |
| 水冷螺桿式冷水機 | 半封閉螺桿式 | 殼管式/冷卻水散熱 | 需要 | 敞開式 | 大冷量工藝冷卻、中央空調 |
| 風冷螺桿式冷水機 | 半封閉螺桿式 | 翅片式/強制風冷 | 不需要 | 敞開式 | 缺水地區、戶外安裝 |
| 水冷箱式冷水機 | 渦旋式 | 殼管式/冷卻水散熱 | 需要 | 箱式 | 中小冷量、空間受限 |
| 風冷箱式冷水機 | 渦旋式 | 翅片式/強制風冷 | 不需要 | 箱式 | 缺水、移動使用場合 |
| 開放式冷水機 | 渦旋式 | 殼管式/冷卻水散熱 | 需要 | 敞開式、外配水箱 | 電鍍化工、防腐定制 |
1、冷卻水條件:具備冷卻水塔安裝條件與水質保障時優先選用水冷式(能效較高);缺水或不便設塔時選用風冷式;
2、冷量與負荷特性:大冷量、連續運行工況選用螺桿式;中小冷量、負荷波動較大的工況選用箱式(內置水箱緩沖);
3、安裝空間與維護需求:機房空間有限選用箱式;需防腐定制、大水箱蓄冷或便于檢修選用開放式;
4工況溫度:常規冷凍水溫度為5℃~常溫;0℃以下低溫工況需采用乙二醇水溶液等載冷劑并另行選型。
上述五種機型均基于蒸氣壓縮式制冷循環,差異在于壓縮部件、冷凝方式與系統集成形式。正確選型應綜合冷卻水條件、工藝冷量、負荷特性、安裝空間及介質防腐要求等因素確定。如需根據具體工藝參數進行冷量計算與方案設計,可聯系深圳東躍進制冷蔡經理135-1031-2532獲取選型支持。
